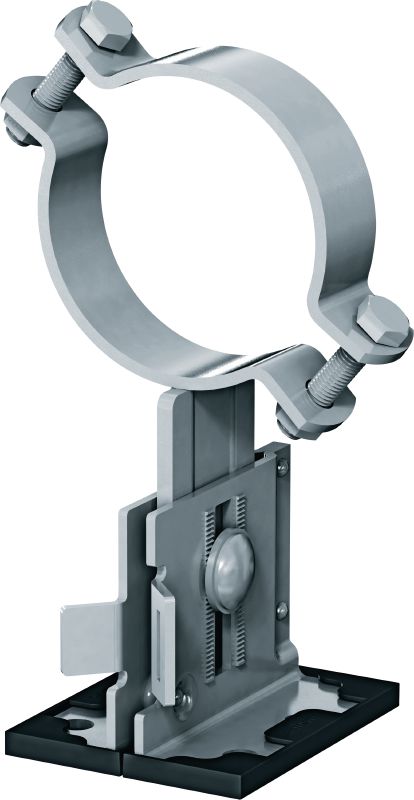

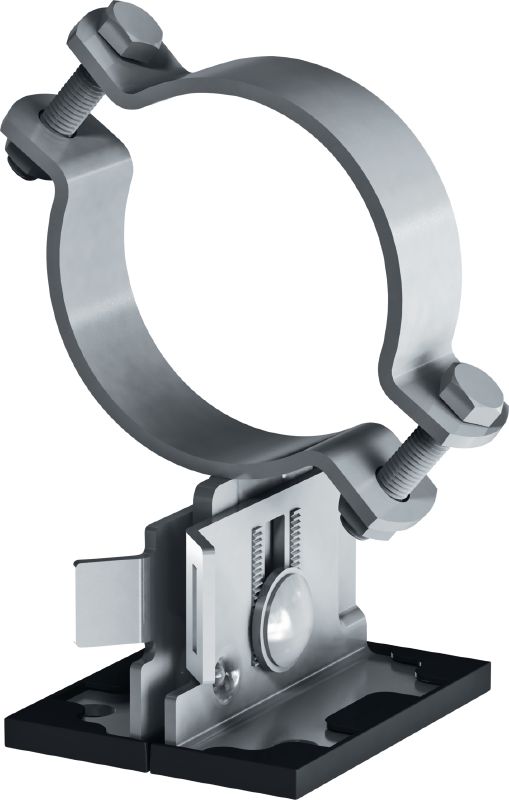

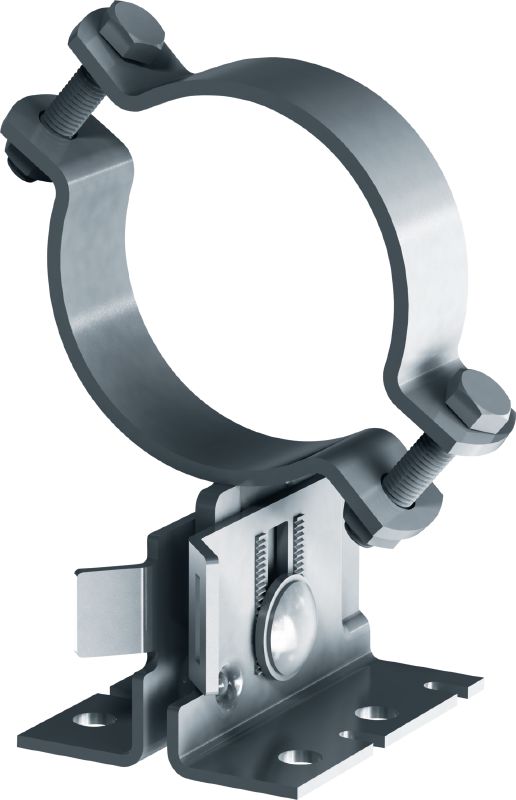

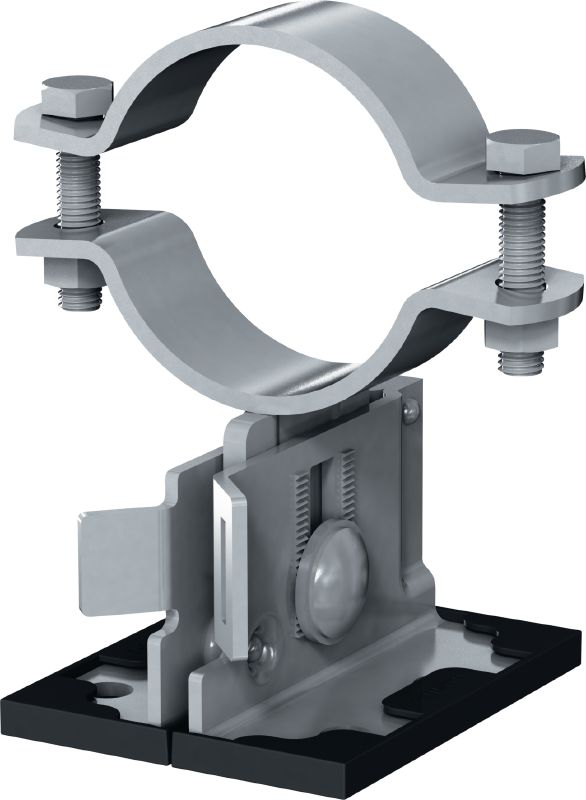

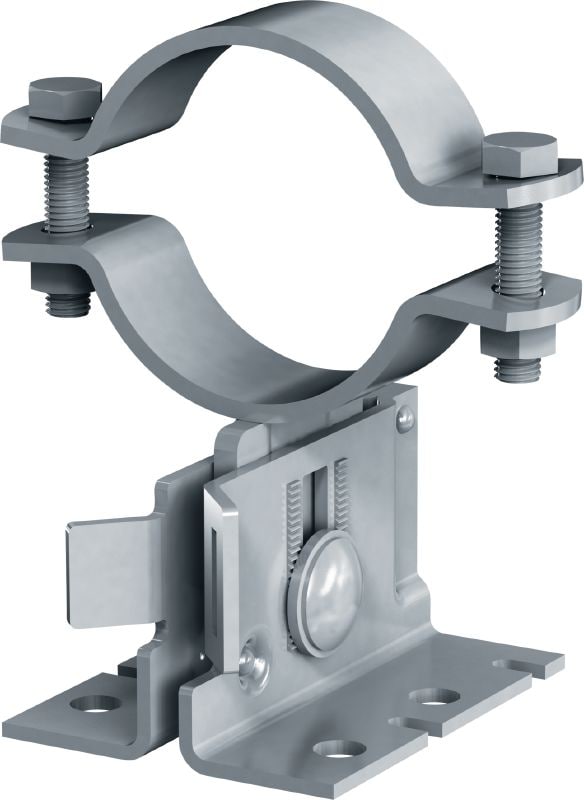

Udendørsbelagt (OC) rørsko med højde og hældningsjustering til tunge industrielle opgaver med udvendige rørdiametre på 21-173 mm (1/2" til 6")

  • Brandmodstand (Ja/Nej): Nej
  • Temperaturmodstand: -20 - 300 °C
  • Materialesammensætning: Standplade: S280GD / Modif POSMAC-C, Bøjninger: S235JR - DIN EN 10025, Mellemplade: S235JR - DIN EN 10025, Glideplade: PA66 + GF30, Bolt: stål, styrke 8.8, møtrik: stål, styrke 8

Valgmuligheder

Fastspændingsområde D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 163 - 173 mm
Højde over jorden til bunden af røret
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nominel rørstørrelse (imperial)
  • 1/2 in
  • 3/4 in
  • 1 in
  • 1-1/4 in
  • 1-1/2 in
  • 2 in
  • 2-1/2 in
  • 3 in
  • 3-1/2 in
  • 4 in
  • 5 in
  • 6 in
Nominel rørstørrelse
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 150 mm
Pakkestørrelse
  • 4 stk
  • 8 stk
Produktmuligheder
Antal
Pakker
Total Pieces
1
Du kan ikke se dine virksomhedspriser

Log ind eller registrer dig for at se din virksomhedspriser.

Rabatteret nettopris

Fra DKK 1.201,45

Teknisk data

Brandmodstand (Ja/Nej)
Nej
Temperaturmodstand
-20 - 300 °C
Materialesammensætning
Standplade: S280GD / Modif POSMAC-C, Bøjninger: S235JR - DIN EN 10025, Mellemplade: S235JR - DIN EN 10025, Glideplade: PA66 + GF30, Bolt: stål, styrke 8.8, møtrik: stål, styrke 8
Materialetykkelse
Standplade: 4 mm, Mellemplade: 7 mm, Glideplade: 3 mm, Takket skive: 4 mm
Overfladefinish
Udendørs overfladebehandling – HDG
Varmgalvaniseret
Ja
Rustfrit stål
Nej
Miljøbetingelser
Udendørs, lav til moderat forurening (C3/C4 – lav)
Grundmaterialetype
Beton, Stål, Montageskinne
Nøglestørrelse
19 mm
Tilspændingsmoment ved højdejustering
50 Nm
Længde
141 mm
Yderligere produktinformation
Friktionskoefficient – glideplade (PA66-GF30) på zink-magnesium-overflade: 0,146, Friktionskoefficient – glideplade (PA66-GF30) på varmgalvaniseret overflade: 0,129, Friktionskoefficient – glideplade (PA66-GF30) på elektrolytisk elforzinket overflade: 0,177

Dokumenter

Funktioner og arbejdsopgaver

Funktioner

  • Én til alle alsidighed – brug samme rørskosystem til fikserings-, glide-, guidede eller fritstående understøtninger til Hilti modulære bjælker, stålbjælker og beton
  • Omfattende softwarestøtte – gør beregning nemmere ved hjælp af PROFIS, Hilti FixPoint Calculator, BIM/CAD-biblioteker og forskellige plug-ins
  • Belastningsdata og dokumentation tilgængelig – design i henhold til EN13480-3, Eurocode 3 og MSS-SP58 retningslinjer for rørunderstøtning komponenter
  • Hurtigere montering på stedet – nem justering af højde og hældning efter fastgørelse af rørsko på plads
  • Bredt fastspændingsområde – velegnet til forskellige forskellige rør med eller uden ekstra indlæg

Arbejdsopgaver

  • Fastgørelse af rør på stålbjælker, beton eller Hilti modulære supportbjælker
  • Rørinstallationer i onshore-industri, elproduktion, medicinal- og elektronikindustrien eller bilfremstillingsanlæg
  • Velegnet til anvendelsestemperaturer op til 300 °C og en isolering på op til 220 mm
  • Anbefales til brug inden- eller udendørs med lav til moderat forurening (C3)

For oplysninger om godkendelse eller certifikat, se venligst de enkelte produkter.
