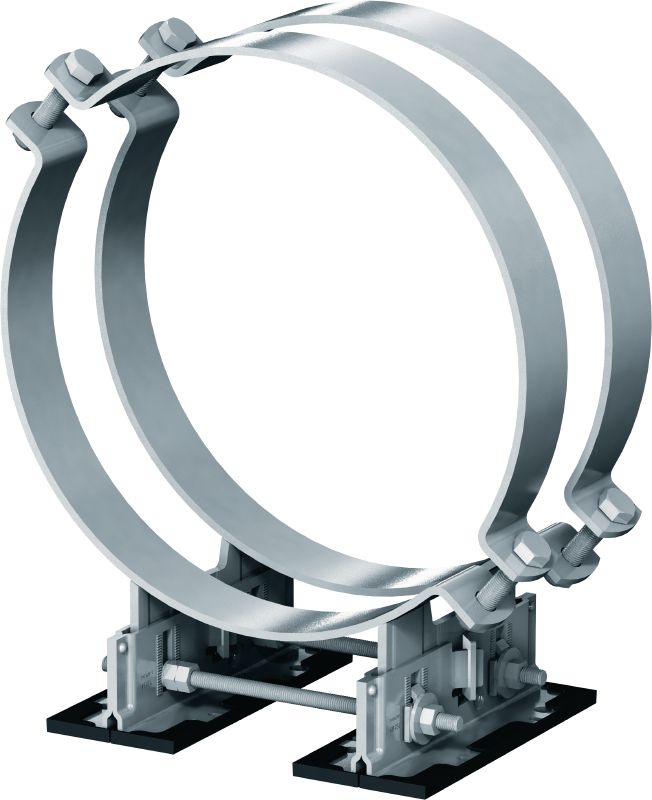

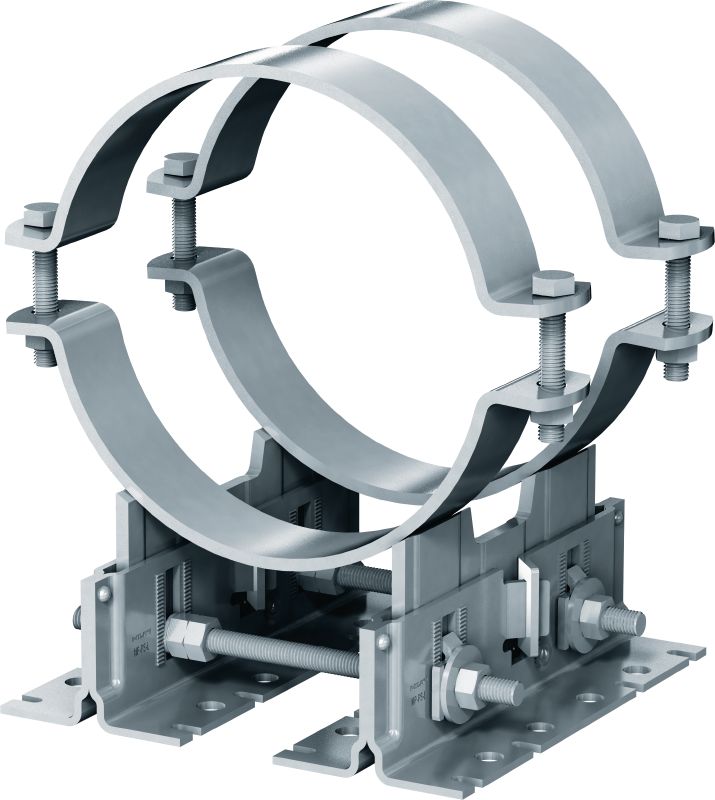

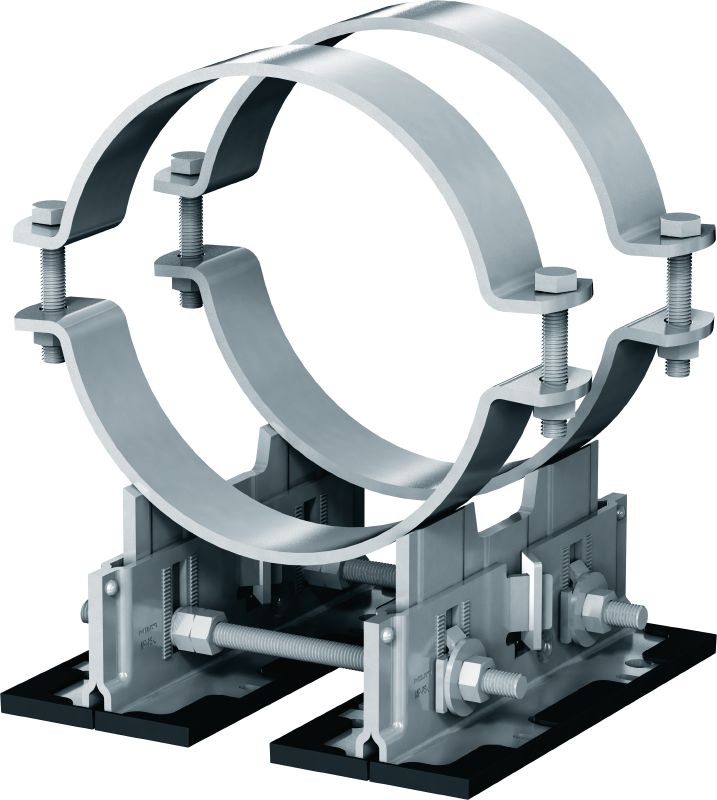

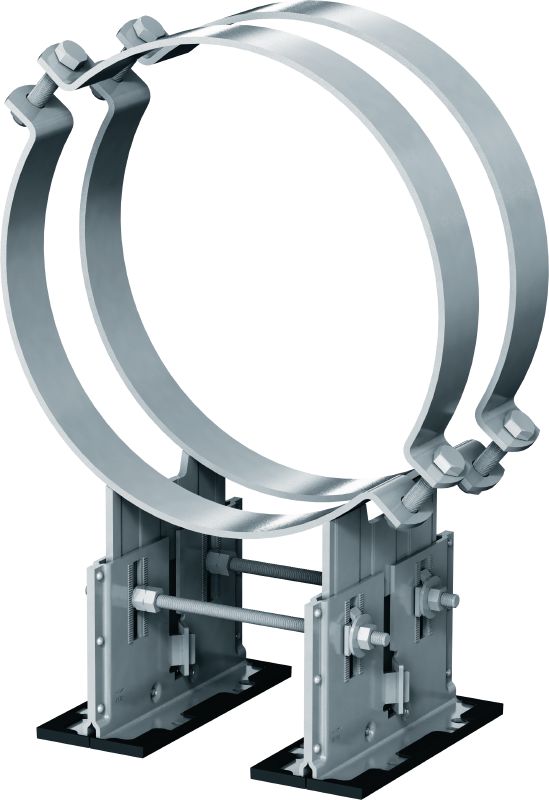

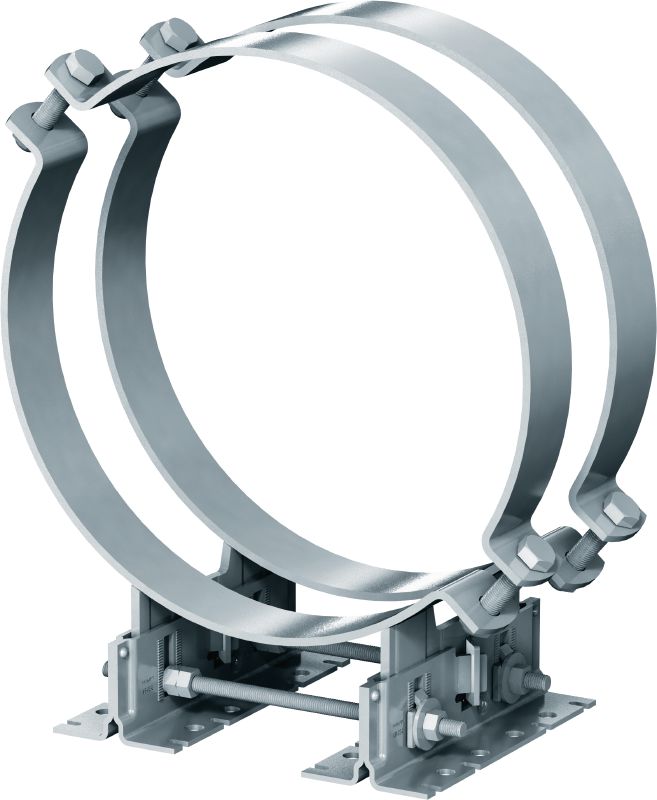

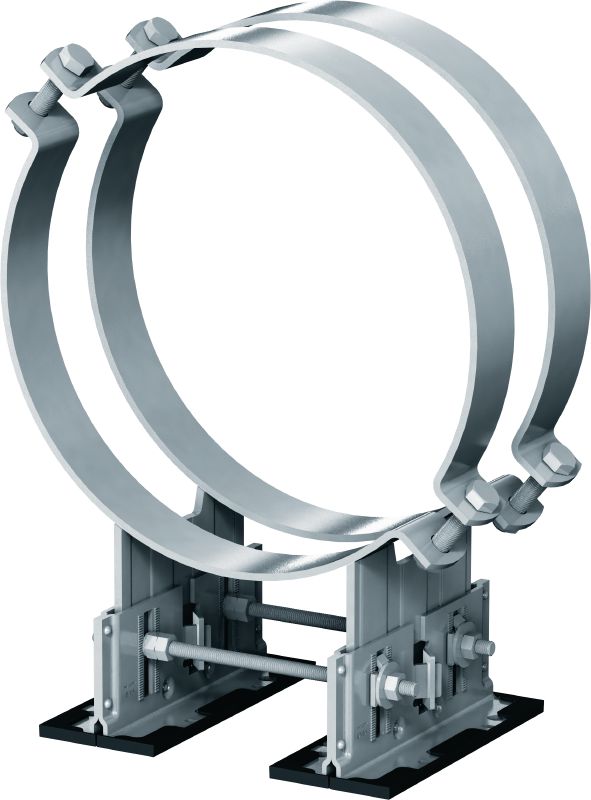

Udendørsbelagt (OC) rørsko med højde og hældningsjustering til tunge industrielle anvendelser med udvendige rørdiametre på 217-610 mm (8" til 24")

  • Brandmodstand (Ja/Nej): Nej
  • Temperaturmodstand: -20 - 300 °C
  • Materialesammensætning: Standplade: S280GD / Modif POSMAC-C, Bøjninger: S235JR - DIN EN 10025, Mellemplade: S235JR - DIN EN 10025, Glideplade: PA66 + GF30, Bolt: stål, styrke 8.8, møtrik: stål, styrke 8

Valgmuligheder

Fastspændingsområde D
  • 217 - 227 mm
  • 267 - 277 mm
  • 318 - 328 mm
  • 350 - 360 mm
  • 401 - 411 mm
  • 452 - 462 mm
  • 503 - 513 mm
  • 605 - 615 mm
Højde over jorden til bunden af røret
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nominel rørstørrelse (imperial)
  • 8 in
  • 10 in
  • 12 in
  • 14 in
  • 16 in
  • 18 in
  • 20 in
  • 24 in
Nominel rørstørrelse
  • 200 mm
  • 250 mm
  • 300 mm
  • 350 mm
  • 400 mm
  • 450 mm
  • 500 mm
  • 600 mm
Pakkestørrelse
  • 1 stk
Produktmuligheder
Antal
Pakker
Total Pieces
1
Du kan ikke se dine virksomhedspriser

Log ind eller registrer dig for at se din virksomhedspriser.

Rabatteret nettopris

Fra DKK 2.297,09

Teknisk data

Brandmodstand (Ja/Nej)
Nej
Temperaturmodstand
-20 - 300 °C
Materialesammensætning
Standplade: S280GD / Modif POSMAC-C, Bøjninger: S235JR - DIN EN 10025, Mellemplade: S235JR - DIN EN 10025, Glideplade: PA66 + GF30, Bolt: stål, styrke 8.8, møtrik: stål, styrke 8
Materialetykkelse
Standplade: 4 mm, Mellemplade: 7 mm, Glideplade: 3 mm, Takket skive: 4 mm
Overfladefinish
Udendørs overfladebehandling – HDG
Varmgalvaniseret
Ja
Rustfrit stål
Nej
Miljøbetingelser
Udendørs, lav til moderat forurening (C3/C4 – lav)
Grundmaterialetype
Beton, Stål, Montageskinne
Nøglestørrelse
19 mm
Tilspændingsmoment ved højdejustering
50 Nm
Længde
256 mm

Dokumenter

Funktioner og arbejdsopgaver

Funktioner

  • Én til alle alsidighed – brug samme rørskosystem til fikserings-, glide-, guidede eller fritstående understøtninger til Hilti modulære bjælker, stålbjælker og beton
  • Omfattende softwarestøtte – gør beregning nemmere ved hjælp af PROFIS, Hilti FixPoint Calculator, BIM/CAD-biblioteker og forskellige plug-ins
  • Belastningsdata og dokumentation tilgængelig – design i henhold til EN13480-3, Eurocode 3 og MSS-SP58 retningslinjer for rørbæringskomponenter
  • Hurtigere montering på stedet – nem justering af højde og hældning efter fastgørelse af rørsko på plads
  • Bredt fastspændingsområde – velegnet til forskellige forskellige rør med eller uden ekstra indlæg

Arbejdsopgaver

  • Fastgørelse af rør på stålbjælker, beton eller Hilti modulære supportbjælker
  • Rørinstallationer i onshore-industri, elproduktion, medicinal- og elektronikindustrien eller bilfremstillingsanlæg
  • Velegnet til anvendelsestemperaturer op til 300 °C og en isolering på op til 220 mm
  • Anbefales til brug inden- eller udendørs med lav til moderat forurening (C3)

For oplysninger om godkendelse eller certifikat, se venligst de enkelte produkter.
