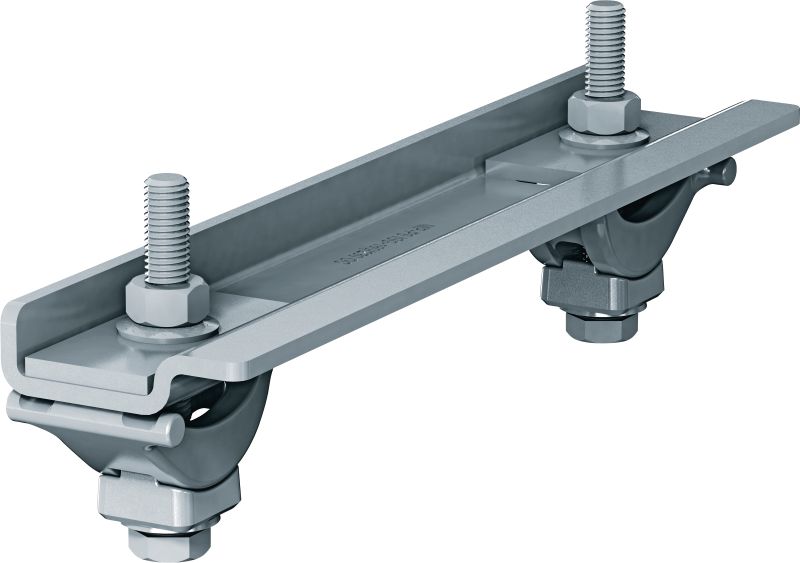

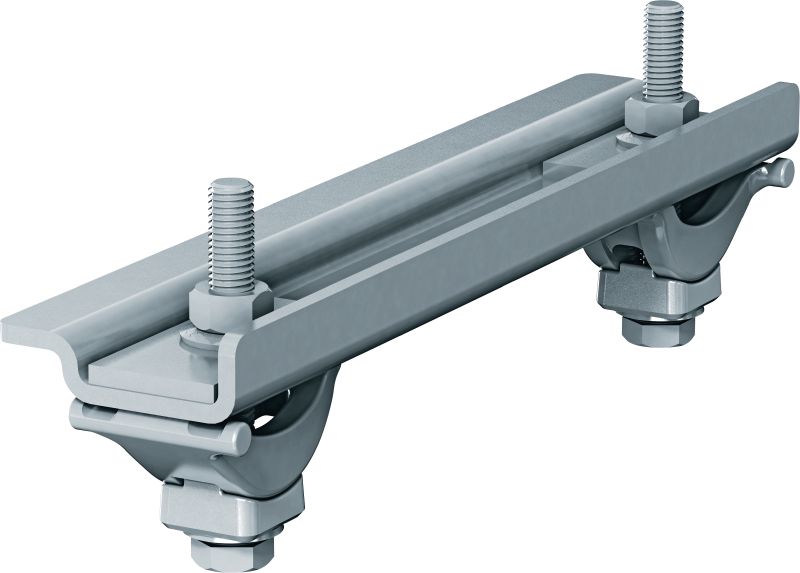

MP-PS Beslag til glideforbindelse på bjælke

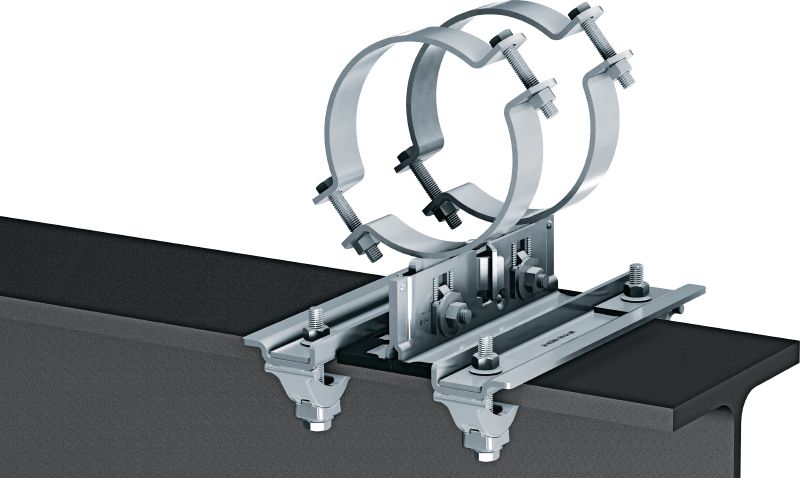

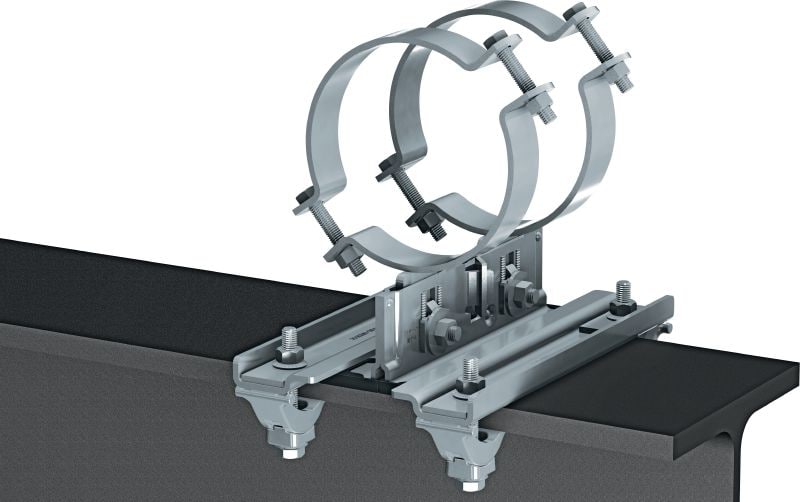

Bjælkeforbindelser til fastgørelse af MP-PS-rørsko på stålbjælker

  • Brandmodstand (Ja/Nej): Nej
  • Temperaturmodstand: -20 - 300 °C
  • Materialesammensætning: Bjælkebestik (spændeklo + saddel): støbejern i henhold til DIN EN1562, Endeplade: S280GD pr. EN10346, Rektangulær skive: S235JR – ydelse 280 pr. HN 707, Bolte: F-klasse 8,8 pr. ISO 898-1, Møtrikker: styrke 8 pr. ISO 898-2, Tilbageholdelsesskive C60E pr. EN10132-3

Teknisk data

08_IS_MP-PS ISG_0001 (2299288)
09_IS_MP-PS ISG_Beam_0001 (2299289)
Brandmodstand (Ja/Nej)
Nej
Temperaturmodstand
-20 - 300 °C
Materialesammensætning
Bjælkebestik (spændeklo + saddel): støbejern i henhold til DIN EN1562, Endeplade: S280GD pr. EN10346, Rektangulær skive: S235JR – ydelse 280 pr. HN 707, Bolte: F-klasse 8,8 pr. ISO 898-1, Møtrikker: styrke 8 pr. ISO 898-2, Tilbageholdelsesskive C60E pr. EN10132-3
Materialetykkelse
Alle dele af plademetal: 5 mm
Overfladefinish
Bjælkebeslag og rektangulær skive: DIN EN ISO 1461, endeplade: ZM300, bolte/møtrikker: ISO 10684, tilbageholdelsesskiver: ISO 10683, cylindrisk skive: rustfrit stål
Rustfrit stål
Nej
Miljøbetingelser
Udendørs, lav til moderat forurening (C3/C4 – lav)
Grundmaterialetype
Montageskinne
Nøglestørrelse
19 mm
Stålbjælketykkelse
3 - 36 mm
Stålbjælke tykkelse min.
3 mm
Stålbjælketykkelse min. (fraktionerede konverteringstommer)
1/8 in
Stålbjælke tykkelse maks.
36 mm
Stålbjælketykkelse maks. (fraktionerede konverteringstommer)
1-7/16 in

Dokumenter

Funktioner og arbejdsopgaver

Funktioner

  • Nemmere montage – nem at justere og retrofit-metode til montering af rørsko på stålbjælker
  • Sikrere arbejdssteder – fastspændingsfunktion, så svejsning og boring undgås
  • Del af MP-rørskosystem – en justerbar løsning til stort set alle relevante stålkonstruktioner bjælkebredde
  • Smalt design – giver bedre adgang, når isolering for varmerør skal pakkes rundt rørsko
  • Velegnet til stående, ophængt og vandret eller lodret montering i forhold til I-profil søjler

Arbejdsopgaver

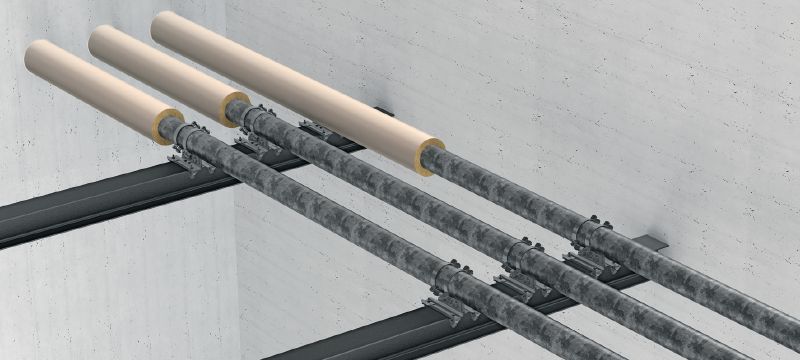

  • Fastgørelse af MP-PS-rørsko brugt som sliske eller guide til stålbjælker
  • Anbefales til brug inden- eller udendørs med lav til moderat forurening (C3)

For oplysninger om godkendelse eller certifikat, se venligst de enkelte produkter.
