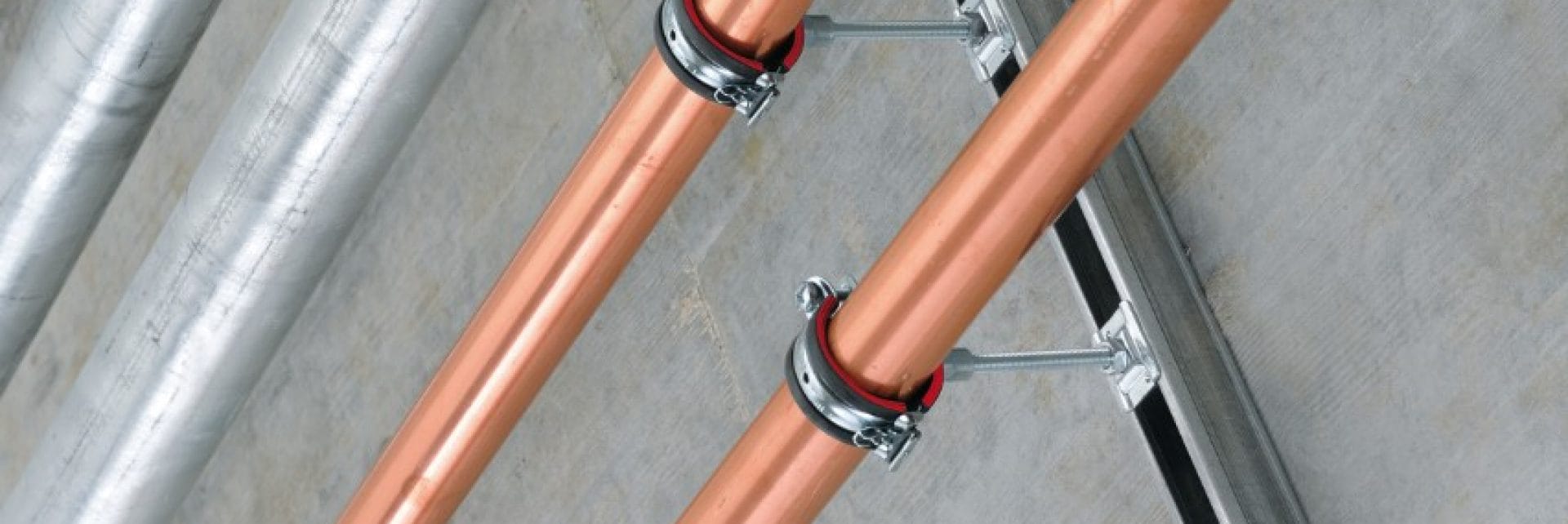

Hvis du bygger rørsystemer, er det vigtig at tage højde for termiske udvidelser – især i forbindelse med varmeanvendelser.

Det skyldes, at du vil skulle give rørene mulighed for at udvide sig for at sikre ensartet fordeling af rørenes bevægelser.

HVAD SKYLDES TERMISK UDVIDELSE?

Termisk udvidelse afhænger af nogle vigtige faktorer:

• Rørsektionens oprindelige længde
• Udvidelseskoefficienten
• Temperaturforskellen

Dette er normalt forskellen i temperatur mellem rørets driftstemperatur og temperaturen udenfor. For eksempel vil driftstemperaturen for varmerør være ca. 70°C, og omgivelsestemperaturen vil typisk ligge på 20°C.

HVILKET DESIGN SKAL JEG BRUGE TIL TERMISK UDVIDELSE?

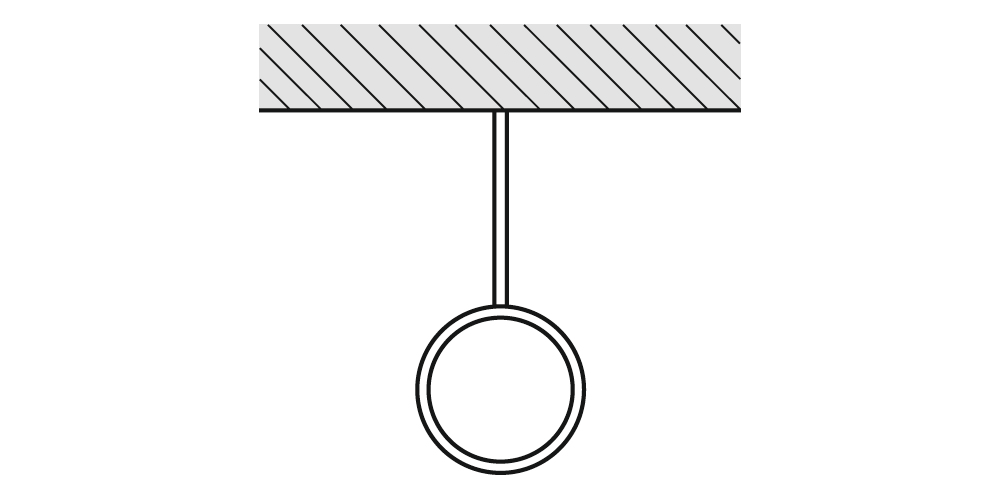

  • Druck

    1 - Fikspunkt

    En fikspunktløsning standser alle bevægelser og overfører belastningerne til bygningens overbygning. "Nulbevægelses"-punktet giver dig mulighed for at beregne og forudsige udvidelsen

    Mere information

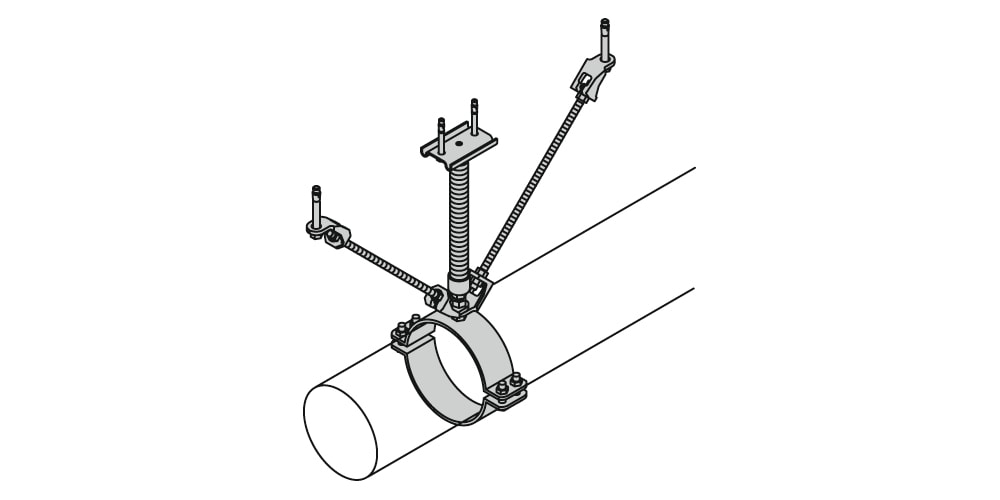

    Druck

    2 – Aksial føring

    Aksial føring anvendes typisk meget tæt på enhver teknisk kompensation. Det tillader kontrollerede bevægelser i én retning og eliminerer bevægelser i andre retninger

    Mere information

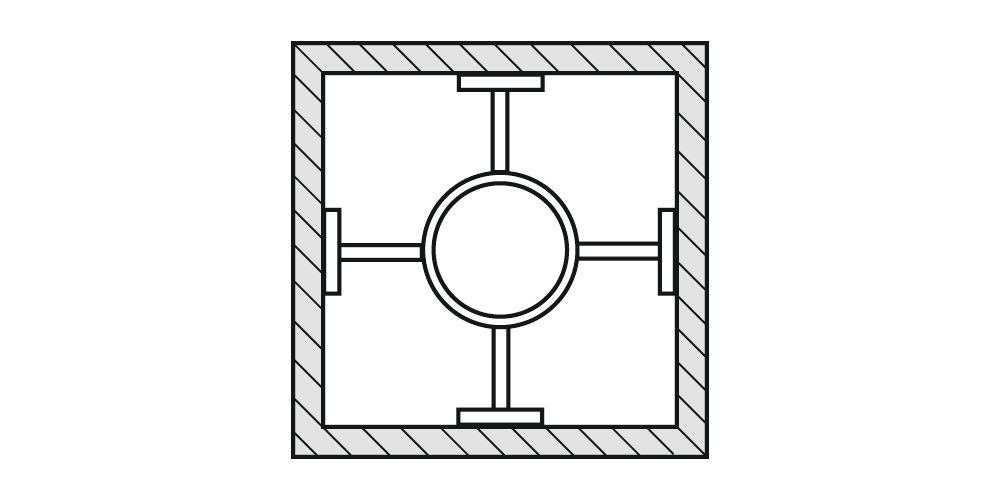

    Druck

    3 – Glidende undersøtning

    Med glidebæringer kan rør kompensere ved den lavest mulige friktionsfaktor.

    Mere information

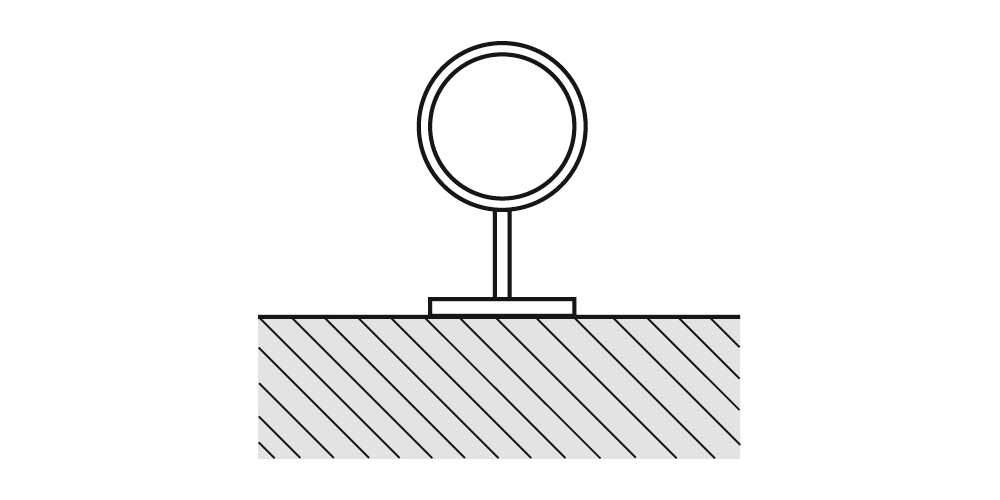

    Druck

    4 – Fri bevægelighed

    Fri bevægelighed fungerer i situationer, hvor der er bevægelser i flere retninger. Dette anvendes typisk på kompensationsarmene.

    Mere information

TIPS TIL DESIGN TIL TERMISK UDVIDELSE

• Beregn udvidelseslængden som en funktion af rørets længde, rørmaterialet og temperaturgradienten.

• Kontroller, om forskydningen mellem røraksen og den øvre kanaloverflade er mere end 4°. I så fald har du brug for en kompensationsløsning. Bemærk, at anvendelsesspecifikke krav kan have indflydelse på størrelsen af den tilladte forskydning.
